二次元影像儀是影像儀的又一別稱。二次元影像儀是由機械主體、標尺系統、影像探測系統、驅動控制系統和測量軟件等部分組成的測量儀器。影像儀的成像實際為產品的鳥瞰圖，也為鳥瞰圖紙，因此有人稱之為二次元影像儀。

    我們通常所說講的二次元影像儀只能對平面橫縱兩個方面的位置檢測。但隨著檢測要求的提高，越來越多的客戶要求在立體方向也有一個檢測要求，為此，我們設想在二次元的基礎上加裝了一個Z軸的探頭，以達到檢測工件孔位深度或者厚位的要求。

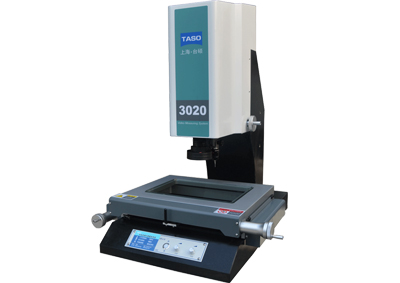

                                上海臺碩手動2.5D影像測量儀

    早在數年前，提出這一改裝的想法是聰明的德國人。在德國的光學儀器制造研究機構中，他們提出了是否可以在立體方位的測量的設想，經過不斷的改進與試驗，他們制造了三坐標，我們國內只是在二次元的基礎上加裝一個類似三坐標機的檢測探針，從原理上是在校似三坐標，但實際又不是真正的三坐標。因此我們又把這一類改組后的二次元稱為2.5次元或者三次元。但一直都未能與三坐標相稱。


    雖然改進后的三次元提高了我們的測量領域的空間，但是也畢竟有它的局限性。這款加裝的探針只能在高度或者深度少于200MM的范圍內檢測，而且精度也沒有橫縱兩方向的高。通常精度也只在3-5個絲內，而X、Y兩軸方向的精度，最高可以達到1個絲。

    上海臺碩是一家集研發生產銷售于一體的影像測量儀、拉力試驗機、環境試驗箱、激光打標機的廠家，其致力于為精密制造業客戶提供更好的測量產品、更優質的測量服務，是影像測量儀拉力試驗機的首選品牌。
