臺碩二次元影像儀常見故障及解決辦法
1、升降傳動故障。常見的有升降有異響、無法上升、下降,下降時有墜落感,彈跳、傳動時空回間隙大、微調不傳動、投影屏框松動等。
2、工作臺故障。一般容易出現光桿空轉、光桿傳動有彈跳、磨擦傳動時不順、工作臺運動有響聲、工作臺運動有卡滯現象等。解決故障時,要找出故障原因,再對癥下藥。可調整彈簧的螺絲松緊、更換軸承、新上油、加潤滑油、更換光桿、調節或更換光桿支架等方式來解決。
3、投影屏故障。旋轉有聲響時,可清理端面上的雜質(如銹漬),換新定位軸承等。旋轉時磨擦力大,可松開螺絲,或換磨擦轉。旋轉不均勻時,可換新度盤座、磨擦輪、磨擦輪軸等。投影屏旋轉不計數時,可扭緊角度磨擦機械,焊接好信號線,接好接插等。
4、投影成像故障。成像模糊、成像有暗區、影像有黑斑、成像對比光線暗等,可以對物鏡、投影屏、工作臺玻璃、聚光鏡、反光鏡等進行清洗。對燈絲進行調節或更換,如果燈泡電源電壓過低,則加裝總電源穩壓器。
5、影像成像故障。顯示黑屏?xí)r可查看電源線是否接好,電源電壓等,插緊顯示器信號線,如有零件損壞則需要更換顯示器或者十字線產生器。當物鏡變倍時十字線與描準點偏移大時,重調鏡筒的螺絲釘,或者換鏡筒。當出現被測工作的某一邊有暗影時,可調節攝像機或者玻璃四個角上的螺絲,擺正工件。
6、電氣故障。常見故障有燈泡不亮、軸流風機不轉動、易燒燈泡、易燒保險絲、變壓器過熱,損壞等。
7、電子故障。如電箱按鍵失靈,可系統總清、換新面膜;如軸不計數,可換滑座或OP板或整個尺、重新接一下信號線、換主機板等。如數碼管缺筆劃,則需更換或維修。
8、精度故障。包括X.Y.Z軸精度不準、兩坐標測量精度差、角度示值誤差大、不同平面測量誤差大等。應對此類故障,要注意校正和調整。
如果想讓影像測量儀少發生故障,就要注重平時對儀器進行保養。儀器存放環境相當重要,應放在清潔干燥、適當恒溫的房間里,避免光學零件表面發霉、金屬零件生銹、塵埃雜物剝落等。光學件表面要保持清潔,不可以用手觸摸,要經常進行清潔。

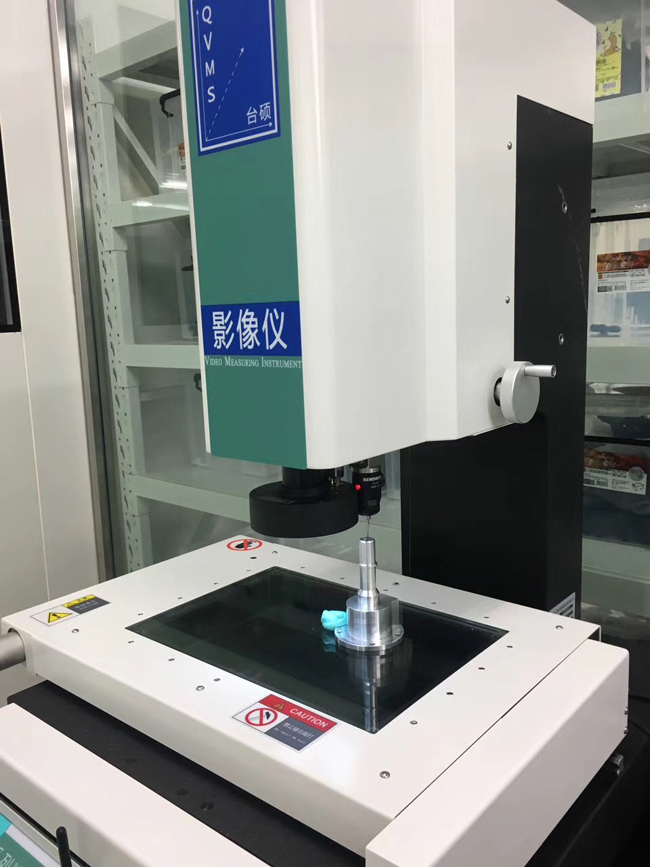

臺碩二次元影像儀現場圖片:
