二次元影像儀在齒輪行業的應用
作者:牧象儀器
來源:www.shend.cn
時間:2017-05-31 08:13

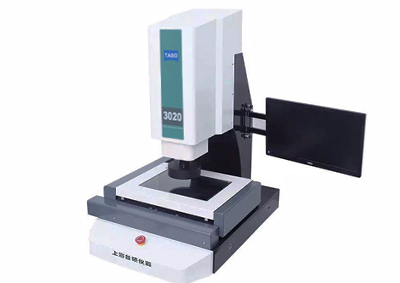

二次元影像儀是影像儀的又一別稱。二次元影像儀是由機械主體、標尺系統、影像探測系統、驅動控制系統和測量軟件等部分組成的測量儀器。影像儀的成像實際為產品的鳥瞰圖,也為鳥瞰圖紙,因此有人稱之為二次元影像儀。
“齒輪”是一種隨處可見的機械零件,齒輪在機械傳動和機械領域應用十分廣泛。伴隨著科技發展,齒輪模數達0.004至100毫米;而齒輪直徑則可以達到1毫米至150米;傳遞的功率達到十幾萬千瓦;而轉速可以有幾十萬轉每分;圓周率最高達300米每秒。由此可見齒輪的發展越來越精密,那么要保證這些齒輪的生產質量就需要更加精密的二次元影像儀。
然而,現在我國的齒輪生產廠有儀器基本配套計量室的只有大約300家,二次元影像儀大約有200多臺,而這些儀器大多是進口的。各類光電、數控和機械齒輪測量儀器約1000臺,其中投影儀、粗糙度儀、圓度儀、測長儀等測量儀器約500臺,另外齒輪測量中心約30多臺。
測量儀器中,大約有10余臺是蝸輪付檢查儀和總成測量儀;全國總共還不到50臺的驅動橋試驗臺和變速箱總成試驗臺;并且很多廠沒有扭振儀和噪音儀等必備設備。然而,在齒輪制造過程中必須進行嚴格質量檢測,控制產品零部件的質量好壞,二次元影像儀是一個很關鍵的因素。
不單只生產廠需要裝備齒輪、螺紋、花鍵測量儀,專門外購齒輪的企業也要裝備這些測量儀器,不然很難保證傳動件的制造質量。現在國內測量儀發展迅速,一般的齒輪刀具測量中心、激光動態絲桿測量儀等國內都能生產,并且質量較好。而一些對技術要求更高又有較高預算的公司可以考慮進口測量儀。
齒輪、螺桿、蝸桿等傳動件需要測量的數據很多,比如結構復雜的鑄鐵、鋁合金等箱體有大量的精密孔、平面等需要精密測量儀來測量。因此廠商要配備不同規格和不同精度的二次元影像儀。這樣既可以提高產品質量,又可以減少企業成本。
上海臺碩是一家集研發生產銷售于一體的影像測量儀、拉力試驗機、環境試驗箱、激光打標機的廠家,其致力于為精密制造業客戶提供更好的測量產品、更優質的測量服務,是影像測量儀拉力試驗機的首選品牌。
