測量元素:長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
軟件功能:
一.基本功能:
●笛卡爾坐標/極坐標轉換 ●絕對/相對/工作坐標轉換
●公/英制轉換 ●度/度分秒轉換
●點/點群 ●兩點/多點求線
●三點/多點求圓及弧 ●B-spline線
●兩點間的距離 ●兩線間的平均距離
●點線間的距離 ●兩圓心距離
●圓線距離 ●兩線間的夾角及交點
二.特殊功能:
◆光源控制:全電腦控制光源。
◆自動變倍:不需要在每次變倍后重新影像校正,并可在測量及編程過程中任意變換放大倍率,能夠在測量同一物體不同部分使用不同放大倍率,錄入程序。。
◆自動對焦:由電腦自動判定對焦面,以保證每次對焦的精準度,減少人為判定產生的誤差。
◆坐標功能:量測工件時無需手動調節擺直,軟件提供坐標平移、旋轉、擺正。
◆標注功能:直接在影像及幾何區標注/移動尺寸,點、線、圓/圓弧及直線端點、中點,圓心、象限點自動捕捉。
◆自適應功能:可調節CCD參數設定,提高自適應力;去除毛邊功能,以正確取得量測數據。
◆自動捕捉:利用影像工具快速自動抓取基本幾何輪廓邊界點,直接擬合成線、圓、弧。
◆測繪功能:機械圖形直接輸出.dxf格式,實現2D抄數功能 ,與AutoCAD、Pro/e、UG等其它軟件無縫聯接。
◆拍照功能:量測區工件放大攝像圖形化輸出,轉成(.bmp、.jpg)。
◆測量報告:對測量數據可設定公差,自動判斷,選擇需要的測量數據,生成標準的WORD、EXCEL 圖表報告。
◆編程功能:操作方便的自學習教導式編程軟件,程序可重復執行。
◆三維測量功能:Z軸方向可滿足產品的高度測量要求。

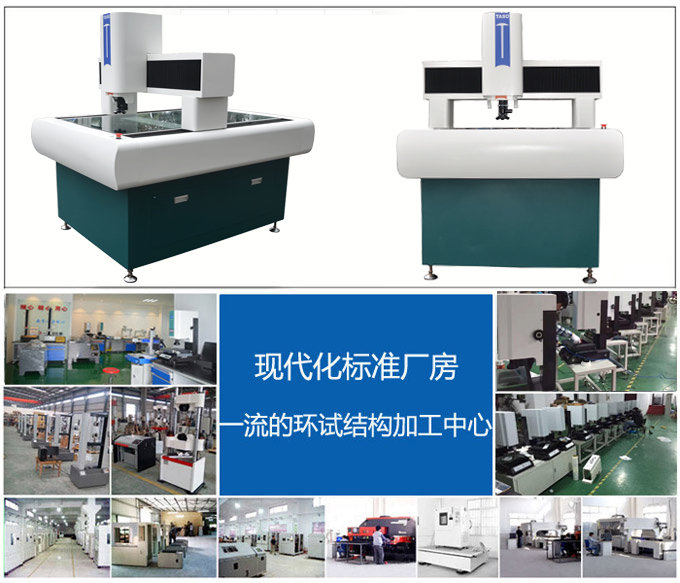

技術參數:
儀器型號 |
CNC-8060 |
外形尺寸 |
1000×1380×1820 |
測量范圍 |
X |
800 |
Y |
600 |
Z |
200 |
玻璃工作臺 |
尺寸 |
940×680 |
承重 |
≤25kg |
測量精度 |
X |
≤(3.0+L/200)μm |
Y |
≤(3.0+L/200)μm |
Z |
≤(5.0+L/200)μm |
影像測量系統 |
CCD |
美國TEO高分辨率彩色工業攝像機 |
物鏡 |
美國NAVITAR高清可連續變倍鏡頭0.7×-4.5× |
影像放大倍率 |
20×-180× |
光源 |
輪廓光 |
LED冷光源,256級亮度可調 |
表面光 |
6環8區LED冷光源,256級亮度可調 |
同軸光 |
LED冷光源,256級亮度可調 |
軟件 |
REICA精密測量軟件 |
工作環境 |
溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80% ,遠離振源 |
工作電源 |
220V/50Hz/10A |
保修期 |
1年 |
選裝升級項:
* Z軸標準測高200mm,可選擇加高;
* Z軸可選擇加裝英國RENISHAW探針;
* Z軸可選擇加裝基恩士激光測量;
* 大視場專用鏡頭。
產品優勢:
◆ 天然"濟南青"000級花崗巖底座、立柱,精度高、穩定性好;
◆ 日本THK精密直線導軌,高精密、高穩定性;
◆ 貴陽新天高精密光柵尺,精度高、穩定性好;
◆ 德國COMST或者美國TEO高分辨彩色CCD;
◆ 三軸采用日本松下伺服電機;
◆ 美國NAVITAR高清鏡頭;
◆ 提供選裝英國RENISHAW探針及基恩士激光;
◆ 正版全自動智能精密測量軟件。
送貨培訓:
A、江浙滬地區由我公司人員開車送貨并安裝調試培訓。
B、其他地區機器發由物流運送,我公司技術上門安裝培訓。
