測量對象：
1.各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；2.螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；3.齒輪滾刀的導程、齒形和牙型角；4.鉆?；蚩装迳峡椎奈恢枚?，鍵槽的對稱度等形位誤差。
技術參數：
型號 JX11B X、Y測量行程(mm) 200×100 X、Y分辨率(mm) 0.0002 物鏡放大倍率 1× 3× 5× 總放大率 10× 30× 50× 工作距離(mm) 79 69 49 物方距離(mm) φ 20 φ 6.7 φ 4 準確度 (1+L/100)μm 主顯微鏡傾斜 ±12° 工作臺尺寸(mm) 260×270 頂針架最大夾持
直徑和長度(mm)φ 100，長700 外形尺寸(mm) 1300×1250×800 重量kg ≈450

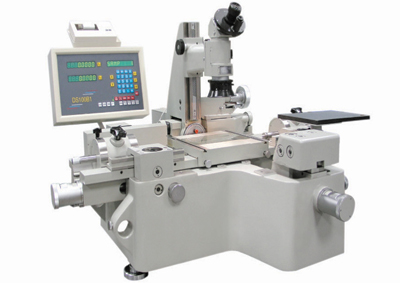

儀器特點：
1.主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰；2.采用光電數顯技術，以精密光柵尺作為測量元件，測量精 度高；3.主顯微鏡可左右偏擺，適用于螺旋狀零件測量；4.透、反射照明，輪廓和表面尺寸均可測量；5.具有快速移動和微動裝置，并可快速切換；6.帶有頂針架、V形支架、分度頭、測高裝置等多種附件，使用范圍廣；7.帶數顯箱，實時顯示測量數據，直觀方便。
